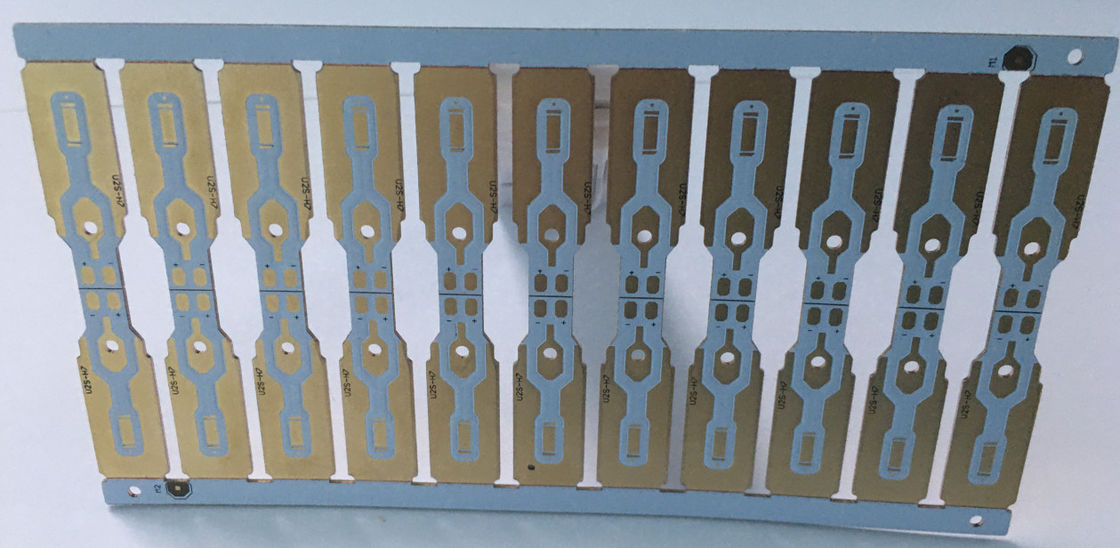

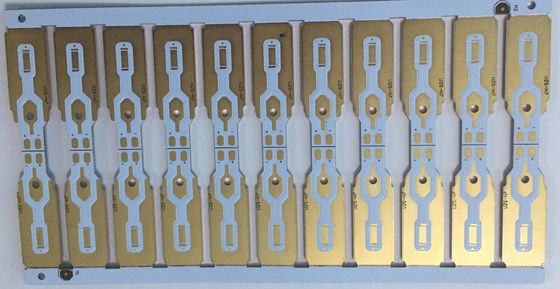

Dubbele Laag 1 de Dikte LEIDENE van Oz 0.2mm Lichte Raad van PCB
0.2mm PCB dikte van het de LEIDENE lichte Beer tweezijdige aluminium van PCB voor Geleide Bestuurderspcb
Productiebeschrijving:
Een tweezijdige laagraad. het wordt gebruikt op geleide bestuurder. elk van onze PCB zijn het ontmoete prototype van UL, TS 16949, van ROHS, van ISO Enz. certification.PCB, samll volum, wordt het midden en grote volume goedgekeurd. geen MOQ-verzoek om nieuwe orde.
Zeer belangrijke Specificaties van HOOFDbestuurderspcb:
| Productietypes: |
Stijve PCB |
|
Laag:
|
twee lagenpcb |
| Grondstof: |
PCB van de aluminiumbasis |
| Koperdikte: |
1 oz |
| Raadsdikte: |
0,2 mm |
| Min. beëindigen Gatengrootte: |
8 mil (0.10mm) |
| Min. Lijnbreedte: |
4 mil |
| Min. Regelafstand: |
4 mil |
| Oppervlakte die eindigen: |
ENIG, OSP, HASL, Onderdompelings Gouden, Gouden Plateren |
| Het boren gatentolerantie: |
+/-3 mil (0.075mm) |
| Min Outline-tolerantie: |
+/-4 mil (0.10mm) |
| Het werk paneelgrootte: |
maximum: 1200mmX600mm (47“ X24“) |
| Overzichtsprofiel: |
Ponsen, het Verpletteren die, CNC + Gesneden verpletteren |
| Soldeerselmasker: |
LPI Soldeerselmasker, Peelable-masker |
| De Kleur van het soldeerselmasker: |
Blauw, zwart, geel, groene steen |
| Certificaat: |
UL, CQC, TS16949, ISO14000, ROHS |
| Silkscreenkleur: |
Wit |
| Draai en Boog: |
neen meer dan 0.75% |
PCB-Stroom Chart.pdf
Productentoepassing:
1, de Elektronika Van de consument: TV, DVD, Digitale Caramer, lucht conditoner, Ijskast, settopbox enz.
2, Telecommunicatiemededeling: draadloos LAN-netwerkkaart, XDSL-router, Servers, Optisch Apparaat, Harde Aandrijving enz.
3, Industriële controles: Medisch apparaat, UPS-materiaal, Controleapparaat enz.
4, Veiligheidsmonitor: Moibletelefoon, PDA, GPS, caramer monitor enz.
5, Voertuig Electronices: Auto enz.
6, Militair & Defensie: Militaire Wapens enz.
Het stijve Technische Vermogen van PCB:
| Punten |
Technisch Vermogen |
| Lagen |
1-28 lagen |
Min. lijnbreedte/ruimte |
4mil |
|
Max.board grootte (single&doule
ruimde op)
|
600*1200mm |
Min.annular bel breedte: vias |
3mil |
| De oppervlakte eindigt |
De loodvrije, gouden flits van HAL
Onderdompelingszilver, Onderdompelingsgoud, Onderdompelingssn,
hard goud, OSP, ect
|
Min.board (multilayer) dikte |
4layers: 0.4mm; 6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
|
| Raadsmaterialen |
Fr-4; hoge Tg; hoge CTI; vrij halogeen; hoge frequentie (taconic rogers,
PTFE, nelcon,
ISOLA, polyclad 370 u); zwaar koper,
Het laminaat van de metaalbasis clade
|
Platerendikte (Techniek:
Onderdompeling Ni/Au)
|
Platerentype: IMM-Ni, Min./Maximum dikte: 100/150U“ Platerentype: IMM-Au, Min./Maximum dikte: 2/4U“ |
| Impedantiecontrole |
± 10% |
Afstand tussen
lijn om rand in te schepen
|
Overzicht: 0.2mm
V-BESNOEIING: 0.4mm
|
|
Dikte van het basiskoper (de Binnen
en buitenlaag)
|
Min. dikte: 0,5 oz Max.thickness: 6OZ |
Min.hole grootte (raadsdikte ≥2mm) |
Aspect ratio≤16 |
| Gebeëindigde koperdikte |
Buitenlagen: Min.thickness 1 oz, Max.thickness 10 oz
Binnenlagen:
Min.thickness: 0.5OZ,
Max.thickness: 6 oz
|
Max.board dikte (single&doule opgeruimd) |
3.20mm |
Levertijd:
| Levertijd |
2 /L |
4 /L |
6/ L |
8/ L |
| Steekproeforde |
3-5days |
6-8days |
10-12days |
12-14days |
| Massaproduktie |
7-9days |
8-10days |
12-15days |
15-18days |
FAQ:
1. Welke soorten raad kan ACCPCB verwerken?
Gemeenschappelijke FR4, hoog-TG en halogeen-vrije raad, Rogers, Arlon, Telfon, aluminium/op koper-gebaseerde raad, pi, enz.
2. Welke gegevens nodig zijn voor PCB-productie?
De dossiers van PCB Gerber met formaat rs-274-x.
3. Wat is de typische processtroom voor multi-layer PCB?
De materiële stapel die van de de ets→ Binnenaoi Multi-multi-bond→Laag → van de knipsel→ Binnen droge film → binnen omhoog → drukken die het Comité → van → PTH van het het Patroonplateren → van de Plateren→ Buiten Droge Film → van het de ets→ Buitenaoi Soldeersel → Buiten van de het Masker→ Component het Teken→ Oppervlakte boren beëindigt → Verpletterend de Visuele Inspectie → van → E/T.
4. Hoeveel soorten oppervlakte beëindigen ACCPCB kunnen doen?
ACCPCB heeft de volledige reeks van oppervlakte eindigen, zoals: Zachte ENIG, OSP, als-HASL, gouden plateren (/hard), onderdompelingszilver, Tin, zilveren plateren, onderdompelingsvertinning, koolstofinkt en etc…. OSP, ENIG, OSP die + ENIG algemeen op HDI wordt gebruikt, adviseren wij gewoonlijk dat u een cliënt of een OSP OSP + een ENIG als de grootte van BGA PAD minder dan 0,3 mm gebruikt.
5. Hoe verzekert ACCPCB kwaliteit?
Onze hoogte - wordt de kwaliteitsnorm bereikt met het volgende.
1.1 het proces wordt strikt gecontroleerd onder ISO-9001:2008normen.
1.2 uitgebreid gebruik van software in het beheren van het productieproces
1.3 staat-van-kunst het testen materiaal en hulpmiddelen. B.v. Vliegende Sonde, e-test, Röntgenstraalinspectie, AOI (Geautomatiseerde Optische Inspecteur).
1.4.Dedicated kwaliteitsborgingteam met het proces van de mislukkingsgevallenanalyse
