4 PCB van het laagfr4 TG170 Prototype schepen 0.8mm Dikte met Blinden in Begraven via

4 PCB van het laagfr4 TG170 Prototype schepen 0.8mm Dikte met Blinden in Begraven via

4 PCB van het laagfr4 TG170 Prototype schepen 0.8mm Dikte met Blinden in Begraven via

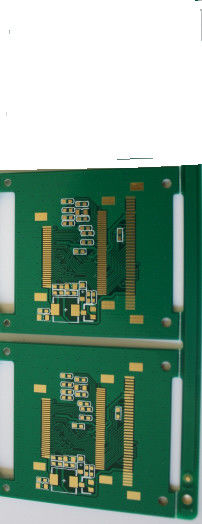

4 Layer FR4 TG170 Prototype PCB Board 0.8mm Thickness With Blind Buried Via
4 PCB van het laagfr4 TG170 Prototype schepen 0.8mm Dikte met Blinden in Begraven via
Productdetails:
Plaats van herkomst: CHINA
Merknaam: ACCPCB
Certificering: ISO, UL, SGS,TS16949
Modelnummer: P1116129
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10PCS
Prijs: Negotiable
Verpakking Details: Vacuümverpakking met deshydratiemiddel
Levertijd: 10-12DAYS
Betalingscondities: L/C / T/T/Western Union/Paypal
Levering vermogen: 30,000SQ.M/Per maand
Contact
Gedetailleerde productomschrijving
Materiaal: FR4 TG170 Dikte: 0.8mm
De oppervlakte eindigt: ENIG Laag: 4L
Koper thicknes:: 10Z PCB-norm: IPC-A-610 D
Type: Aangepaste PCB Min Gatengrootte: 4mil
Min. lijnbreedte: 4mil Min Copper Thicness: 20um
De kleur van het soldeerselmasker: Groene, gele, rode, zwarte enz. toepassing: antennemateriaal
Hoog licht:

tg170 de Raad van prototypepcb

,

4 de Raad van PCB van het laagprototype

,

TG170 de Raad van 4 Laagpcb

4 PCB van het laagfr4 TG170 Prototype schepen 0.8mm Dikte met Blinden in Begraven via



Productiebeschrijving:



deze raad is 4 laag met 1oz-koperdikte. het wordt gebruikt voor antennemateriaal. PCB-het prototype, kleine volum, het midden en grote volume worden goedgekeurd. geen MOQ-verzoek om nieuwe raad. voor herhalingsorde, ontmoet enkel 3sq.m.







Zeer belangrijke Specificaties van Hoogspanningspcb:



Productietypes: hoge Stijve PCB van TG

Laag:

4 lagen
Grondstof: FR4 tg170
Koperdikte: 1oz
Raadsdikte: 0,80 mm
Min. beëindigen Gatengrootte: 8 mil (0.10mm)
Min. Lijnbreedte: 4 mil
Min. Regelafstand: 4 mil
Oppervlakte die eindigen: ENIG
Het boren gatentolerantie: +/-3 mil    (0.075mm)
Min Outline-tolerantie: +/-4 mil    (0.10mm)
Het werk paneelgrootte: maximum: 1200mmX600mm (47“ X24“)
Overzichtsprofiel: Ponsen, het Verpletteren die, CNC + Gesneden verpletteren
Soldeerselmasker: LPI Soldeerselmasker, Peelable-masker
De Kleur van het soldeerselmasker: Blauw, zwart, geel, groene steen
Certificaat: UL, CQC, TS16949, ISO14000, ROHS
Silkscreenkleur: Wit
Draai en Boog: neen meer dan 0.75%







Productentoepassing:



Onze producten worden wijd etc. gebruikt in meter, medische, mobiele zonne-energie, mededeling, industriële controle, machtselektronika, veiligheid, consumelektronika, militaire computer, automobiel, ruimtevaart.





Het stijve Technische Vermogen van PCB:



Punten Technisch Vermogen
Lagen 1-28 lagen Min. lijnbreedte/ruimte 4mil

Max.board grootte (single&doule

ruimde op)

600*1200mm Min.annular bel breedte: vias 3mil
De oppervlakte eindigt

De loodvrije, gouden flits van HAL

Onderdompelingszilver, Onderdompelingsgoud, Onderdompelingssn,

hard goud, OSP, ect

Min.board (multilayer) dikte 4layers: 0.4mm;
6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
Raadsmaterialen

Fr-4; hoge Tg; hoge CTI; vrij halogeen; hoge frequentie (taconic rogers,

PTFE, nelcon,

ISOLA, polyclad 370 u); zwaar koper,

Het laminaat van de metaalbasis clade

Platerendikte (Techniek:

Onderdompeling Ni/Au)

Platerentype: IMM-Ni, Min./Maximum dikte: 100/150U“ Platerentype: IMM-Au, Min./Maximum dikte: 2/4U“
Impedantiecontrole ± 10%

Afstand tussen

lijn om rand in te schepen

Overzicht: 0.2mm

V-BESNOEIING: 0.4mm

Dikte van het basiskoper (de Binnen

en buitenlaag)

Min. dikte: 0,5 oz Max.thickness: 6OZ Min.hole grootte (raadsdikte ≥2mm) Aspect ratio≤16
Gebeëindigde koperdikte Buitenlagen:
Min.thickness 1 oz,
Max.thickness 10 oz
Binnenlagen:
Min.thickness: 0.5OZ,
Max.thickness: 6 oz
Max.board dikte (single&doule opgeruimd) 3.20mm








4 PCB van het laagfr4 TG170 Prototype schepen 0.8mm Dikte met Blinden in Begraven via 0


FAQ:



1. Hoe verzekert ACCPCB kwaliteit?



Onze hoogte - wordt de kwaliteitsnorm bereikt met het volgende.

1.1 het proces wordt strikt gecontroleerd onder ISO-9001:2008normen.
1.2 uitgebreid gebruik van software in het beheren van het productieproces
1.3 staat-van-kunst het testen materiaal en hulpmiddelen. B.v. Vliegende Sonde, e-test, Röntgenstraalinspectie, AOI (Geautomatiseerde Optische Inspecteur).
1.4.Dedicated kwaliteitsborgingteam met het proces van de mislukkingsgevallenanalyse

2. Welke soorten raad kan ACCPCB verwerken?



Gemeenschappelijke FR4, hoog-TG en halogeen-vrije raad, Rogers, Arlon, Telfon, aluminium/op koper-gebaseerde raad, pi, enz.


3. Welke gegevens nodig zijn voor PCB-productie?



De dossiers van PCB Gerber met formaat rs-274-x.


4. Wat is de typische processtroom voor multi-layer PCB?



De materiële stapel die van de de ets→ Binnenaoi Multi-multi-bond→Laag → van de knipsel→ Binnen droge film → binnen omhoog → drukken die het Comité → van → PTH van het het Patroonplateren → van de Plateren→ Buiten Droge Film → van het de ets→ Buitenaoi Soldeersel → Buiten van de het Masker→ Component het Teken→ Oppervlakte boren beëindigt → Verpletterend de Visuele Inspectie → van → E/T.
