De zwarte Raad van de het Prototypekring van het Soldeerselmasker ITEQ FR4 4oz

De zwarte Raad van de het Prototypekring van het Soldeerselmasker ITEQ FR4 4oz

De zwarte Raad van de het Prototypekring van het Soldeerselmasker ITEQ FR4 4oz

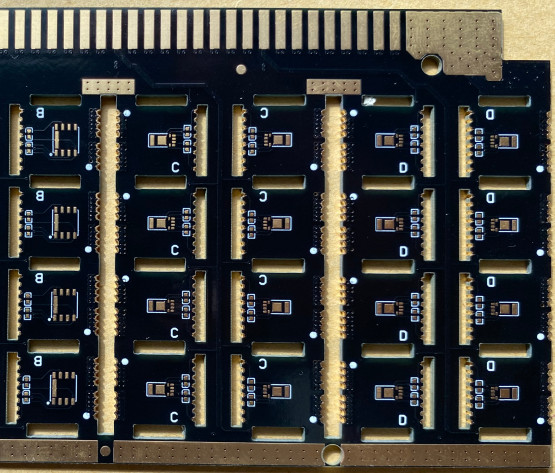

Black Solder Mask ITEQ FR4 4oz Prototype Circuit Board
De zwarte Raad van de het Prototypekring van het Soldeerselmasker ITEQ FR4 4oz
Productdetails:
Plaats van herkomst: CHINA
Merknaam: ACCPCB
Certificering: ISO,SGS,TS16949
Modelnummer: S10212
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 PCs
Prijs: Negotiable
Verpakking Details: vacuümverpakking
Levertijd: 3-5days
Betalingscondities: T/T, Western Union, Paypal
Levering vermogen: 50000SQ.M/Per maand
Contact
Gedetailleerde productomschrijving
Materiaal: ITEQ FR4 Telling: 4 laag
De oppervlakte eindigt: Onderdompelingsgoud toepassing: Elektronisch Apparaat
Soldeerselmasker: Groene, zwarte, gele enz. Koperdikte: 4oz al laag
Min. Gatengrootte: 8 mil/6 mil Min. regelafstand: 4mil
Min. lijnbreedte: 4mil De dienst: Pas aan
Hoog licht:

4oz de Raad van de prototypekring

,

Fr4 de Raad van de Prototypekring

,

ITEQ-de Raad van de Prototypekring

De zwarte Raad van de het Prototypekring van het Soldeerselmasker ITEQ FR4 4oz



De Raad van het Prototypepcb van ITEQ FR4 met zwart soldeerselmasker, de raad van prototypepc



Productiebeschrijving:

deze raad is 4layer-PCB. het wordt gebruikt op elektronisch apparaat. wij kunnen accep PCB-prototype, samll volum, midden en grote volume. geen MOQ-verzoek om nieuwe raad, voor herhalingsorde, ontmoet enkel 3sq.m voor elke typeraad.



De zeer belangrijke Specificaties van enige PCB schepen in:

Productietypes:

Stijve PCB

Laag:

4 laag

Grondstof:

iteq FR4



Koperdikte:

1.5oz

Raadsdikte:

1.20mm

Min. beëindigen Gatengrootte:

8 mil (0.10mm)

Min. Lijnbreedte:

4 mil

Min. Regelafstand:

4 mil

Oppervlakte die eindigen:

Onderdompelingsgoud

Het boren gatentolerantie:

+/-3 mil    (0.075mm)

Min Outline-tolerantie:

+/-4 mil    (0.10mm)

Het werk paneelgrootte:

maximum: 1200mmX600mm (47“ X24“)

Overzichtsprofiel:

Ponsen, het Verpletteren die, CNC + Gesneden verpletteren

Soldeerselmasker:

LPI Soldeerselmasker, Peelable-masker

De Kleur van het soldeerselmasker:

Blauw, zwart, geel, groene steen

Certificaat:

UL, CQC, TS16949, ISO14000, ROHS

Silkscreenkleur:

Wit

Draai en Boog:

neen meer dan 0.75%



PCB-Stroom Chart.pdf



Productentoepassing:

1, de Elektronika Van de consument: TV, DVD, Digitale Caramer, lucht conditoner, Ijskast, settopbox enz.

2, Veiligheidsmonitor: Moibletelefoon, PDA, GPS, caramer monitor enz.

3, Telecommunicatiemededeling: draadloos LAN-netwerkkaart, XDSL-router, Servers, Optisch Apparaat, Harde Aandrijving enz.

4, Industriële controles: Medisch apparaat, UPS-materiaal, Controleapparaat enz.

5, Voertuig Electronices: Auto enz.

6, Militair & Defensie: Militaire Wapens enz.



De zwarte Raad van de het Prototypekring van het Soldeerselmasker ITEQ FR4 4oz 0

Technologievermogen:

Punt Technische Parameters
Lagen 1-28 lagen
Binnenlaag Min Trace /Space 4/4 mil
Uit Laag Min Trace, Ruimte 4/4 mil
Binnenlaag Max Copper 4 oz
Uit Laag Max Copper 4 oz
Binnenlaag Min Copper 1/3 oz
Uit Laag Min Copper 1/3 oz
Min gatengrootte 0,15 mm
Max.board dikte 6 mm
Min.board dikte 0.2mm
Max.board grootte 680*1200 mm
PTH-Tolerantie +/-0.075mm
NPTH-Tolerantie +/-0.05mm
Countersink Tolerantie +/-0.15mm
De Tolerantie van de raadsdikte +/-10%
Min BGA 7mil
Min SMT 7*10 mil
De brug van het soldeerselmasker 4 mil
De kleur van het soldeerselmasker Wit, zwart, blauw, groen, geel, rood, enz.
Legendekleur Wit, zwart, geel, grijs, enz.
De oppervlakte eindigt HAL, OSP, Onderdompeling Ni/Au, IMM silver/SN, ENIG
Raadsmaterialen Fr-4; hoge TG; HighCTI; vrij halogeen; PCB van aluminiumbsed, hoge frequentie (rogers, isola), koper - baseer PCB
Impedantiecontrole +/-10%
Boog en draai ≤0.5




De zwarte Raad van de het Prototypekring van het Soldeerselmasker ITEQ FR4 4oz 1

FAQ:


1. Welke soorten raad kan ACCPCB verwerken?

Gemeenschappelijke FR4, hoog-TG en halogeen-vrije raad, Rogers, Arlon, Telfon, aluminium/op koper-gebaseerde raad, pi, enz.


2. Welke gegevens nodig zijn voor PCB-productie?

    De dossiers van PCB Gerber met formaat rs-274-x.


3. Wat is de typische processtroom voor multi-layer PCB?

De materiële stapel die van de de ets→ Binnenaoi Multi-multi-bond→Laag → van de knipsel→ Binnen droge film → binnen omhoog → drukken die het Comité → van → PTH van het het Patroonplateren → van de Plateren→ Buiten Droge Film → van het de ets→ Buitenaoi Soldeersel → Buiten van de het Masker→ Component het Teken→ Oppervlakte boren beëindigt → Verpletterend de Visuele Inspectie → van → E/T.
