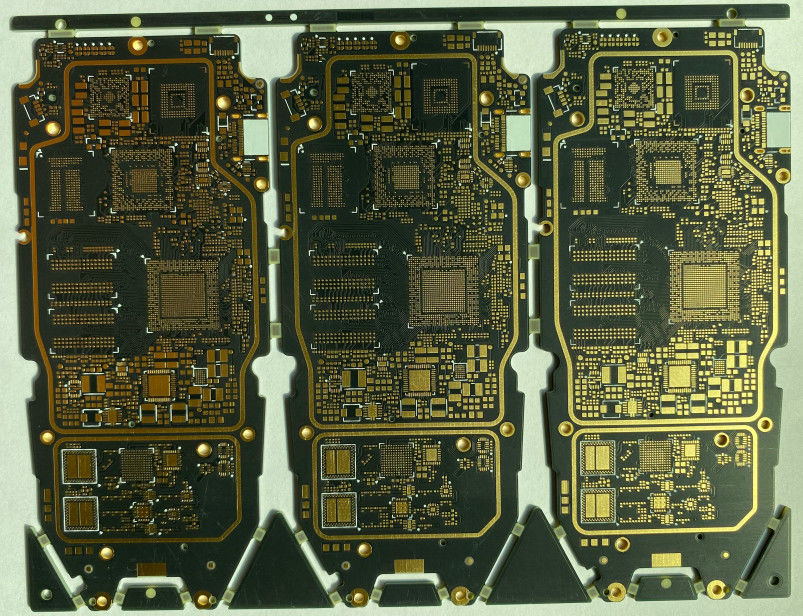

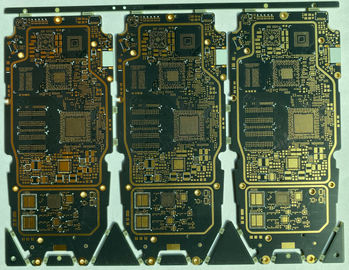

1.6mm thickess2oz grootte: 100X200mm met ENIG-Raad van Oppervlakte Multilayer PCB

1.6mm thickess2oz grootte: 100X200mm met ENIG-Raad van Oppervlakte Multilayer PCB

1.6mm thickess2oz grootte: 100X200mm met ENIG-Raad van Oppervlakte Multilayer PCB
1.6mm thickess 2oz size:100X200mm with ENIG Surface Multilayer PCB Board
1.6mm thickess2oz grootte: 100X200mm met ENIG-Raad van Oppervlakte Multilayer PCB
Productdetails:
Plaats van herkomst: CHINA
Merknaam: ACCPCB
Certificering: ISO, UL, SGS,TS16949
Modelnummer: S8-009B1
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: Negotiable
Verpakking Details: Vacuümverpakking met deshydratiemiddel
Levertijd: 10-12DAYS
Betalingscondities: L/C / T/T/Western Union/Paypal
Contact
Gedetailleerde productomschrijving
Productnaam: FR4 16layer Telling: 16layer
Min. lijnbreedte: 0.1mm/4mi Materiaal: De Hoogte TG van FR4 CEM1 CEM3
PCB-norm: Ipc-a-610 euro Klasse IIIII De kleur van het soldeerselmasker: Wit of als uw verzoek
Hoog licht:

multilayer gedrukte kringsraad

,

De Raad van aluminiumpcb

1.6mm thickess2oz grootte: 100X200mm met ENIG-Raad van Oppervlakte Multilayer PCB


Zeer belangrijke Specificaties/Speciale Eigenschappen:

Laag:16 Lagen
Grondstof:KB FR4
Koperdikte: 1 oz in al laag
Raadsdikte: 1,8 mm
Min. Gatengrootte: 6 mil, 0.15mm
Min. Lijnbreedte: 4/4 mil, 0.075/0.075 mm
Min. Regelafstand: 4/4mil, 0.075/0.075 mm
Oppervlakte die eindigt:ENIG
Soldeerselmasker:LPI soldeerselmasker, peelable masker
Overzichtsprofiel:ponsen, CNC die, v-Cuting verplettert
Overzichtstolerantie:0.127mm
Draai en boog:05-0.75%
Impedantiecontrole:+/-10%


Voordelen:
• Strikte productaansprakelijkheid, die norm ipc-a-160 neemt
• Techniekvoorbehandeling vóór productie
• Productieprocesbeheersing (5Ms)
• 100%-e-Test, de visuele inspectie van 100%, met inbegrip van IQC, IPQC, FQC, OQC
• De inspectie van 100% AOI, met inbegrip van Röntgenstraal, 3D microscoop en ICT
• Test met hoog voltage, de test van de impedantiecontrole
• Micro- sectie, het solderen capaciteit, thermische stresstest, stuitende test
• Binnenshuis PCB-productie
• Geen minimumordehoeveelheid en vrije steekproef
• Nadruk bij de lage aan middelgrote volumeproductie
• Snel en op tijd levering

Technisch Vermogen:

PUNTENVermogen
 Max. laagtelling28L
 Min. widty lijn0.08mm
Min. regelafstand0.08mm
 Min. gatengrootte0.15mm
 Raadsdikte0.46.0mm
Max. boardsize520×620mm
(PTH) de tolerantie van de Gatengrootte (PTH)±0.075mm
(NPTH) de tolerantie van de Gatengrootte (NPTH))±0.05mm
Holepositiontolerantie (het Verpletteren)±0.1mm
 Overzichtstolerantie (Ponsen)±0.1mm


FAQ:
1. Hoe verzekert ACCPCB kwaliteit?
Onze hoogte - wordt de kwaliteitsnorm bereikt met het volgende.
1.1 het proces wordt strikt gecontroleerd onder ISO-9001:2008normen.
1.2 uitgebreid gebruik van software in het beheren van het productieproces
1.3 staat-van-kunst het testen materiaal en hulpmiddelen. B.v. Vliegende Sonde, e-test, Röntgenstraalinspectie, AOI (Geautomatiseerde Optische Inspecteur).
1.4.Dedicated kwaliteitsborgingteam met het proces van de mislukkingsgevallenanalyse
2. Welke soorten raad kan ACCPCB verwerken?
Gemeenschappelijke FR4, hoog-TG en halogeen-vrije raad, Rogers, Arlon, Telfon, aluminium/op koper-gebaseerde raad, pi, enz.
3. Welke gegevens nodig zijn voor PCB-productie?
De dossiers van PCB Gerber met formaat rs-274-x.
4. Wat is de typische processtroom voor multi-layer PCB?
De materiële stapel die van de de ets→ Binnenaoi Multi-multi-bond→Laag → van de knipsel→ Binnen droge film → binnen omhoog → drukt die het Comité → van → PTH van het het Patroonplateren → van de Plateren→ Buiten Droge Film → van het de ets→ Buitenaoi Soldeersel → Buiten van de het Masker→ Component het Teken→ Oppervlakte boort beëindigt → Verpletterend de Visuele Inspectie → van → E/T.
5. Hoeveel soorten oppervlakte beëindigen ACCPCB kunnen doen?
de leider heeft de volledige reeks van oppervlakte eindigen, zoals: ENIG, OSP, als-HASL, gouden zacht plateren (/hard), onderdompelingszilver, Tin, zilveren plateren,    onderdompelingsvertinning, koolstofinkt en etc…. OSP, ENIG, OSP die + ENIG algemeen op HDI wordt gebruikt, adviseren wij gewoonlijk dat u een cliënt of een OSP OSP + een ENIG als de grootte van BGA PAD minder dan 0,3 mm gebruikt.

6. Hoe te maakt u de impedantieberekening?
Het systeem van de impedantiecontrole wordt gedaan gebruikend sommige testcoupons, zachte SI6000 en het materiaal van CITS 500s.

                        1.6mm thickess2oz grootte: 100X200mm met ENIG-Raad van Oppervlakte Multilayer PCB 0
