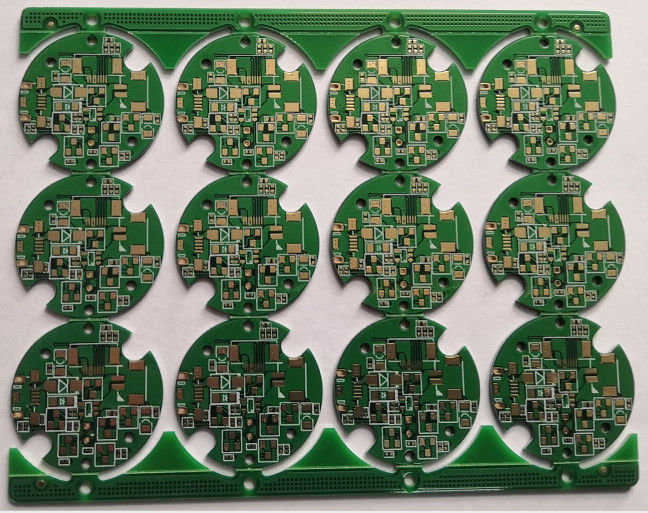

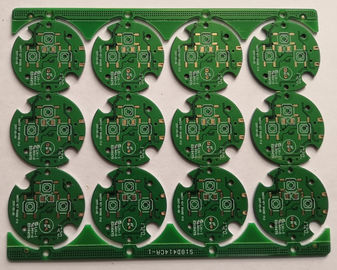

de Raadsvervaardiging van 8 PCB van laagpcb Multilayer met ENIG (Au: 2U“) oppervlakte



Productiebeschrijving:

deze raad is 8layer-PCB met blinde en begraven vias. PCB-het prototype, samll volum, wordt midden en grote volume goedgekeurd. geen MOQ-verzoek om nieuwe raad. Alle PCB zijn de overgegaane Certificatie van UL, van TS16949, van ROHS, van ISO9001 enz.



Zeer belangrijke Specificaties/Speciale Eigenschappen:

Telling: 8Layers
Grondstof: FR4
Koperdikte: de binnenlaag van 0,5 oz/0.5oz outlayer
Raadsdikte: 1,0 mm
Vias: Blind en buired Vias
Min. Gatengrootte: 4 mil, 0.1mm
Min. Lijnbreedte: 4 / 4 mil
Min. Regelafstand: 4 / 4 mil
Oppervlakte die eindigen: ENIG (AU: 2U“)
Bedrijftype: Fabrikantenfabriek



Voordelen:
• Strikte productaansprakelijkheid, die norm ipc-a-160 nemen
• Techniekvoorbehandeling vóór productie
• Productieprocesbeheersing (5Ms)
• 100%-e-Test, de visuele inspectie van 100%, met inbegrip van IQC, IPQC, FQC, OQC
• De inspectie van 100% AOI, met inbegrip van Röntgenstraal, 3D microscoop en ICT
• Test met hoog voltage, de test van de impedantiecontrole
• Micro- sectie, het solderen capaciteit, thermische stresstest, stuitende test
• Binnenshuis PCB-productie
• Geen minimumordehoeveelheid en vrije steekproef
• Nadruk bij de lage aan middelgrote volumeproductie
• Snel en op tijd levering



Technisch Vermogen:

PUNTEN Vermogen
 Max. laagtelling 28L
 Min. widty lijn 0.08mm
Min. regelafstand 0.08mm
 Min. gatengrootte 0.15mm
 Raadsdikte 0.46.0mm
Max. boardsize 520×620mm
(PTH) de tolerantie van de Gatengrootte (PTH) ±0.075mm
(NPTH) de tolerantie van de Gatengrootte (NPTH)) ±0.05mm
Holepositiontolerantie (het Verpletteren) ±0.1mm
 Overzichtstolerantie (Ponsen) ±0.1mm



FAQ:

1. Welke gegevens nodig zijn voor PCB-productie?

De dossiers van PCB Gerber met formaat rs-274-x.



2. Hoe verzekert ACCPCB kwaliteit?

   Onze hoogte - wordt de kwaliteitsnorm bereikt met het volgende.

1.1 het proces wordt strikt gecontroleerd onder ISO-9001:2008normen.
1.2 uitgebreid gebruik van software in het beheren van het productieproces
1.3 staat-van-kunst het testen materiaal en hulpmiddelen. B.v. Vliegende Sonde, e-test, Röntgenstraalinspectie, AOI (Geautomatiseerde Optische Inspecteur).
1.4.Dedicated kwaliteitsborgingteam met het proces van de mislukkingsgevallenanalyse

3. Welke soorten raad kan ACCPCB verwerken?

   Gemeenschappelijke FR4, hoog-TG en halogeen-vrije raad, Rogers, Arlon, Telfon, aluminium/op koper-gebaseerde raad, pi, enz.


4. Wat is de typische processtroom voor multi-layer PCB?

   De materiële stapel die van de de ets→ Binnenaoi Multi-multi-bond→Laag → van de knipsel→ Binnen droge film → binnen omhoog → drukken die het Comité → van → PTH van het het Patroonplateren → van de Plateren→ Buiten Droge Film → van het de ets→ Buitenaoi Soldeersel → Buiten van de het Masker→ Component het Teken→ Oppervlakte boren beëindigt → Verpletterend de Visuele Inspectie → van → E/T.


5. Hoeveel soorten oppervlakte beëindigen ACCPCB kunnen doen?

    de leider heeft de volledige reeks van oppervlakte eindigen, zoals: Zachte ENIG, OSP, als-HASL, gouden plateren (/hard), onderdompelingszilver, Tin, zilveren plateren, onderdompelingsvertinning, koolstofinkt en etc…. OSP, ENIG, OSP die + ENIG algemeen op HDI wordt gebruikt, adviseren wij gewoonlijk dat u een cliënt of een OSP OSP + een ENIG als de grootte van BGA PAD minder dan 0,3 mm gebruikt.


6. Wat zijn de belangrijkste factoren die affect de prijs van PCB zal?

Materiaal;
De oppervlakte eindigt;

Raadsdikte, Koperdikte;
Technologiemoeilijkheid;
Verschillende kwaliteitscriteria;
PCB-kenmerken;
Betalingstermijnen;
