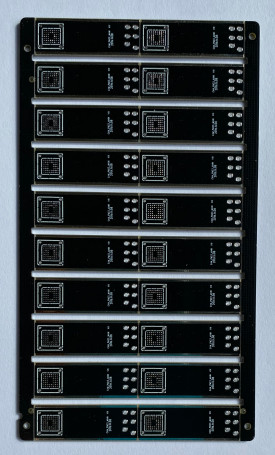

94v0 Vervaardiging 6 van prototypepcb Mil Minimum Hole Size voor Spelbestuurder Applied
Productiebeschrijving:
deze raad is 4layer-PCB het op spelbestuurder wordt gebruikt. PCB-het prototype, samll volum, wordt midden en grote volume goedgekeurd. geen MOQ-verzoek om nieuwe raad.
Productieeigenschap:
| Laag: |
4 lagen |
| Grondstof: |
FR4 |
| Koperdikte: |
0.5oz binnenlaag, de laag van 1oz uit |
| Raadsdikte: |
1,50 mm |
| De oppervlakte eindigt: |
Loodvrije HAL |
| Min. Gatengrootte: |
6 mil/0.15mm |
| Min. Lijnbreedte: |
4/4 mil/0.10/0.10 mm |
| Min. Regelafstand: |
4/4mil/0.10/0.10mm |
| Toepassing: |
Spelbestuurder |
| Certificatie: |
ISO9001, UL, ROHS, TS16949 |
| Het boren gatentolerantie: |
+/-3 mil (0.075mm) |
| Min Outline-tolerantie: |
+/-4 mil (0.10mm) |
| Het werk paneelgrootte: |
maximum: 1200mmX600mm (47“ X24“) |
| Overzichtsprofiel: |
Ponsen, het Verpletteren die, CNC + Gesneden verpletteren |
| Soldeerselmasker: |
LPI Soldeerselmasker, Peelable-masker |
PCB-Stroom Chart.pdf
Productentoepassing:
Onze producten worden wijd etc. gebruikt in meter, medische, mobiele zonne-energie, mededeling, industriële controle, machtselektronika, veiligheid, het verbruiken, militaire computer, automobiel, ruimtevaart.
Het stijve Technische Vermogen van PCB:
| Punten |
Technisch Vermogen |
| Lagen |
1-28 lagen |
Min. lijnbreedte/ruimte |
4mil |
|
Max.board grootte (single&doule
ruimde op)
|
600*1200mm |
Min.annular bel breedte: vias |
3mil |
| De oppervlakte eindigt |
De loodvrije, gouden flits van HAL
Onderdompelingszilver, Onderdompelingsgoud, Onderdompelingssn,
hard goud, OSP, ect
|
Min.board (multilayer) dikte |
4layers: 0.4mm; 6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
|
| Raadsmaterialen |
Fr-4; hoge Tg; hoge CTI; vrij halogeen; hoge frequentie (taconic rogers,
PTFE, nelcon,
ISOLA, polyclad 370 u); zwaar koper,
Het laminaat van de metaalbasis clade
|
Platerendikte (Techniek:
Onderdompeling Ni/Au)
|
Platerentype: IMM-Ni, Min./Maximum dikte: 100/150U“ Platerentype: IMM-Au, Min./Maximum dikte: 2/4U“ |
| Impedantiecontrole |
± 10% |
Afstand tussen
lijn om rand in te schepen
|
Overzicht: 0.2mm
V-BESNOEIING: 0.4mm
|
|
Dikte van het basiskoper (de Binnen
en buitenlaag)
|
Min. dikte: 0,5 oz Max.thickness: 6OZ |
Min.hole grootte (raadsdikte ≥2mm) |
Aspect ratio≤16 |
| Gebeëindigde koperdikte |
Buitenlagen: Min.thickness 1 oz, Max.thickness 10 oz
Binnenlagen:
Min.thickness: 0.5OZ,
Max.thickness: 6 oz
|
Max.board dikte (single&doule opgeruimd) |
3.20mm |
Voordelen:
• Strikte productaansprakelijkheid, die norm ipc-a-160 nemen
• Techniekvoorbehandeling vóór productie
• Productieprocesbeheersing (5Ms)
• 100%-e-Test, de visuele inspectie van 100%, met inbegrip van IQC, IPQC, FQC, OQC
• De inspectie van 100% AOI, met inbegrip van Röntgenstraal, 3D microscoop en ICT
• Test met hoog voltage, de test van de impedantiecontrole
• Micro- sectie, het solderen capaciteit, thermische stresstest, stuitende test
• Binnenshuis PCB-productie
• Geen minimumordehoeveelheid en vrije steekproef
• Nadruk bij de lage aan middelgrote volumeproductie
• Snel en op tijd levering
Levertijd:
| Levertijd |
2 /L |
4 /L |
6/ L |
8/ L |
| Steekproeforde |
3-5days |
6-8days |
10-12days |
12-14days |
| Massaproduktie |
7-9days |
8-10days |
12-15days |
15-18days |
FAQ:
1. Welke soorten raad kan ACCPCB verwerken?
Gemeenschappelijke FR4, hoog-TG en halogeen-vrije raad, Rogers, Arlon, Telfon, aluminium/op koper-gebaseerde raad, pi, enz.
2. Welke gegevens nodig zijn voor PCB-productie?
De dossiers van PCB Gerber met formaat rs-274-x.
3. Wat is de typische processtroom voor multi-layer PCB?
De materiële stapel die van de de ets→ Binnenaoi Multi-multi-bond→Laag → van de knipsel→ Binnen droge film → binnen omhoog → drukken die het Comité → van → PTH van het het Patroonplateren → van de Plateren→ Buiten Droge Film → van het de ets→ Buitenaoi Soldeersel → Buiten van de het Masker→ Component het Teken→ Oppervlakte boren beëindigt → Verpletterend de Visuele Inspectie → van → E/T.
4. Hoeveel soorten oppervlakte beëindigen ACCPCB kunnen doen?
ACCPCB heeft de volledige reeks van oppervlakte eindigen, zoals: Zachte ENIG, OSP, als-HASL, gouden plateren (/hard), onderdompelingszilver, Tin, zilveren plateren, onderdompelingsvertinning, koolstofinkt en etc…. OSP, ENIG, OSP die + ENIG algemeen op HDI wordt gebruikt, adviseren wij gewoonlijk dat u een cliënt of een OSP OSP + een ENIG als de grootte van BGA PAD minder dan 0,3 mm gebruikt.
